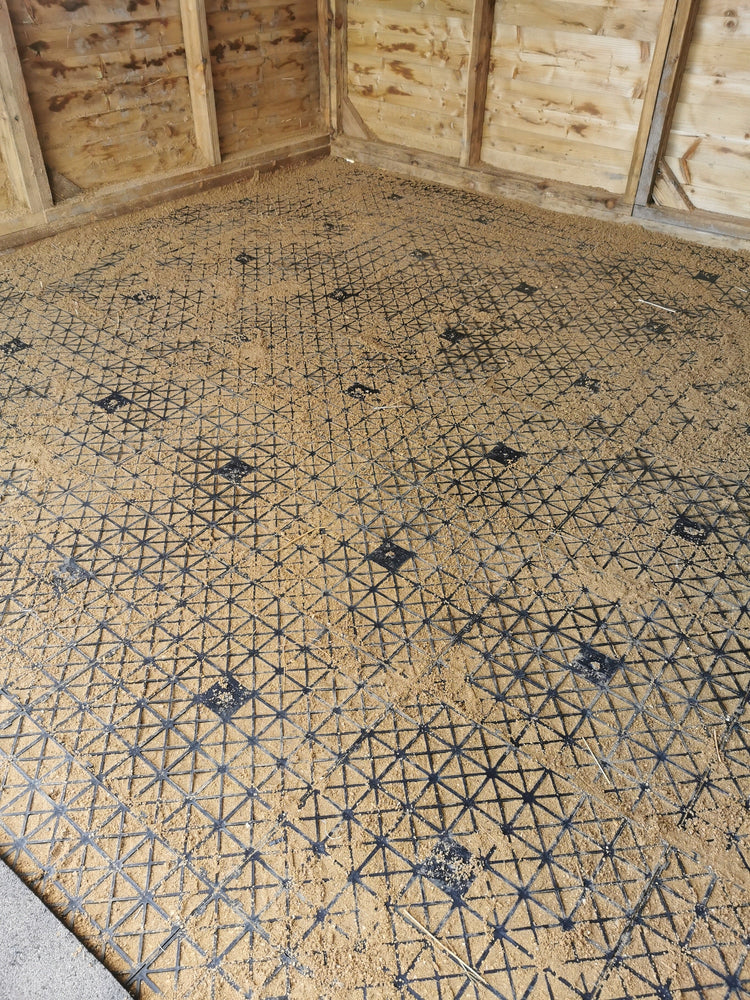

Basi per Ricoveri da Campo
Una base drenante che non rende permanente la struttura
I ricoveri per animali richiedono un piano fermo, livellato, capace di smaltire urina e lettiera bagnata. Le griglie IBRAN assolvono questa funzione senza gettare calcestruzzo, mantenendo il ricovero pulito, asciutto e, dove necessario, ancora spostabile.
Perché la base è determinante
Un ricovero da campo è una struttura piccola che svolge un lavoro gravoso. Cavalli o bestiame vi stazionano per ore nelle condizioni meteorologiche peggiori, sul terreno più saturo d'acqua dell'anno, tutti concentrati nello stesso punto.
Lasciare il terreno nudo significa vederlo cedere nel giro di poche settimane. Il piano diventa un impasto di fango e lettiera impossibile da pulire, l'urina non ha via di deflusso e ristagna in superficie accumulando ammoniaca, e l'ingresso si trasforma nella buca più profonda dell'intera area perché ogni animale vi transita continuamente.
Il calcestruzzo risolve il problema del piano e ne crea altri due. È impermeabile, quindi urina e acqua di lavaggio non hanno altra via che scorrere in superficie verso l'uscita. Ed è una struttura permanente: per un ricovero concepito come mobile, questo può fare la differenza tra un'opera che richiede autorizzazione edilizia e una che non la richiede.
Una base a griglia offre un piano fermo, livellato e pulibile che drena direttamente verso il basso, trattiene la lettiera senza inghiottirla, e può essere sollevata e spostata insieme al ricovero ogni volta che se ne presenti la necessità.
Applicazioni tipiche
- Ricoveri mobili e su pattini
- Ricoveri fissi e box singoli
- Aree di accesso e soglie dei ricoveri
- Ricoveri per bestiame e box vitelli
- Basi per depositi di fieno e mangimi
- Piazzole per rastrelliere e abbeveratoi
- Basi e accessi per cumuli di letame
- Aree di sosta adiacenti al ricovero
Dati tecnici in sintesi
| Sottofondo | 150-250mm di misto granulare compattato, maggiore spessore su terreni cedevoli o saturi |
| Materiale di riempimento | Misto granulare angolare 6-14mm, pulito e privo di fini, livellato a filo con la sommità delle celle |
| Profondità di scavo totale | Circa 200-300mm, in funzione delle condizioni del terreno e dello spessore della griglia |
| Drenaggio | Completamente permeabile. Urina e lettiera bagnata defluiscono verso il basso senza ristagni |
| Lettiera | Piano fermo e livellato che trattiene trucioli o paglia e consente una pulizia efficace |
| Spostabilità | Nessuna struttura gettata in opera. Le griglie possono essere sollevate e riposizionate se il ricovero viene spostato |
| Vita utile di progetto | 25 anni, con installazione documentata |
| Materiale | Polipropilene 100% riciclato, prodotto in Europa con materie prime recuperate |
Ricoveri mobili e la questione della permanenza
Vale la pena chiarire questo aspetto prima di avviare qualsiasi lavoro, perché può incidere su ciò che è consentito realizzare.
I ricoveri da campo mobili sono spesso trattati in modo diverso dagli edifici permanenti, in quanto genuinamente spostabili e non ancorati al suolo. Posizionarli su una soletta in calcestruzzo gettata in opera, o fissarli a una fondazione permanente, può compromettere questa distinzione e far ricadere il ricovero nella categoria delle strutture permanenti soggette a titolo abilitativo.
Una base a griglia non è una fondazione gettata in opera. È una superficie in pietra confinata e compattata su cui il ricovero poggia, e può essere sollevata e riposizionata altrove. Per un ricovero mobile è generalmente la soluzione più appropriata, oltre che la più pratica: consente la rotazione del terreno spostando il ricovero e, se necessario, di portare con sé anche la base.
Il trattamento urbanistico varia in base all'ente competente e alle circostanze specifiche, e dipende dalla struttura, dal terreno e dall'uso previsto, non dalla sola tipologia di base. In caso di dubbio, è opportuno consultare il proprio Comune o Sportello Unico per l'Edilizia prima di procedere. È un confronto rapido, e decisamente più utile se fatto prima dei lavori.
Quale spessore di griglia scegliere?
Lo spessore della griglia determina la profondità dello strato di pietra confinata. I ricoveri combinano la presenza prolungata di animali con il transito occasionale di mezzi pesanti: è preferibile orientarsi verso spessori maggiori rispetto a quelli adottati per strutture leggere.
- IBRAN®-X50 è la nostra raccomandazione per l'area di accesso e per l'intera base nei casi in cui un trattore traini il ricovero, esegua la pulizia o consegni la lettiera.
- IBRAN®-X40 per il piano interno del ricovero dove le operazioni vengono eseguite con carriola e forca anziché con mezzi meccanici.
- IBRAN®-X30 dove si interviene su una pavimentazione esistente, o dove la quota deve raccordarsi con un piazzale adiacente.
In caso di dubbio, scegliere l'opzione più robusta in corrispondenza dell'ingresso. È il punto in cui ogni animale si ferma, gira e staziona, ed è il primo a cedere su qualsiasi tipo di base.
La scelta del materiale lapideo
Utilizzare un misto granulare angolare 6-14mm, pulito e privo di fini, livellato a filo con la sommità delle celle.
La granulometria mista è qui più importante che in quasi qualsiasi altra applicazione. Un misto si compatta meglio di una pezzatura singola perché il granulo più fine occupa i vuoti tra i granuli più grandi: una superficie densamente compattata è una superficie stabile, su cui nulla rotola sotto lo zoccolo, nulla si allenta sotto il peso dell'animale, e la lettiera rimane su un piano solido anziché sprofondare.
Privilegiare materiale fine e angolare, evitando pezzature grandi o arrotondate. Pietra sciolta o sovradimensionata può muoversi sotto lo zoccolo, contundere la suola o incastrarsi nel ferro, e in un ricovero l'animale vi staziona sopra per ore.
Escludere completamente i fini. Qualsiasi materiale contenente polvere o scalpellino si compatterà, tratterrà urina e acqua in superficie e genererà esattamente il problema di ammoniaca che la base era stata progettata per eliminare.
How it goes in
- Choose the position carefully. Shelters want to sit on the driest ground available, with the back to the prevailing wind and the opening away from it, and with somewhere for water to go that is not the doorway.
- Mark out the base well beyond the shelter footprint, taking it out furthest at the opening. The apron outside the door is not optional: it is where the wear actually happens.
- Dig the mud out down to firm subsoil. Poached ground has no bearing capacity, and anything laid on it will sink into it over one winter.
- Lay a woven geotextile across the formation, lapping joins by at least 300mm. On soft ground it is structural, stopping the sub-base punching down and stopping soil pumping up into your surface.
- Lay and compact the sub-base in 50mm layers, to a depth that suits the ground and the vehicles that will come to the shelter.
- Blind with a thin layer of grit sand and screed it level, with a slight fall away from the shelter towards the opening or to one side.
- Push-fit the grids together, staggering the joints. Cut to line around skids, posts and the door opening with a saw.
- Fill the cells with a 6-14mm angular graded blend, level with the cell tops, brushing in thoroughly so no cell is left hollow.
- Set the shelter in position and check it sits level on its skids or bearers before it is used.
Full step-by-step detail is in our installation guides.
The apron outside the door
If you only reinforce one part of a shelter site, make it this.
Every animal using the shelter passes through one opening, and most of them stop in it: half in, half out, watching the field, standing in the same spot for hours. That doorway takes more traffic and more standing time than the whole of the rest of the field put together, and it is the first place to poach.
Take the base out at least a shelter's depth beyond the opening, and wider than the opening on both sides. Where a group shares the shelter, take it further still, because the animals that cannot get in will stand as close as they can and churn the ground doing it.
Get the falls right at the same time. Water running off the shelter roof lands exactly here, and if it has nowhere to go it will undo the work.
Bedding, mucking out and drainage
A permeable base changes how the shelter works day to day.
Urine and moisture drain down through the stone instead of soaking into bedding and sitting on the floor, which keeps the bed drier, reduces ammonia and means bedding goes further. There is no low corner collecting liquid and no wash of muck out through the doorway.
Mucking out is easier because you are working on a firm, level surface: a fork does not dig into the floor, and a barrow wheels rather than sinks. Where a tractor and bucket do the job, specify the deeper grid across the whole floor so the base takes the machine as well as the animals.
Where drainage from a shelter could reach a watercourse, ditch or borehole, check what applies to you before building. Rules on managing run-off from areas used by livestock vary and are worth confirming with your local authority or environmental regulator.
Anchoring and wind
Field shelters blow over. They are large, light, and usually in the most exposed spot on the holding.
A mobile shelter on skids relies on its own weight and its skids bedding into the ground, and a firm level base makes that behaviour more predictable rather than less. Where the manufacturer specifies ground anchors, these can fix through the base into the compacted sub-base beneath, which is another reason to compact that layer properly rather than tipping and raking it.
Follow whatever the shelter manufacturer specifies. It is their structure, and their anchoring recommendation accounts for its size, shape and exposure in a way that generic advice cannot.
Get it right first time
The one thing worth knowing: build the base bigger than the shelter.
A base that stops at the walls solves the floor and leaves the real problem untouched. The mud simply forms at the threshold instead, and everything then walks through it to get inside, dragging it onto the clean floor you just built.
Extend the base out into the field at the opening, round the sides where animals shelter from wind, and to wherever a barrow or tractor comes and goes. The extra area is the cheapest part of the job and it is what turns a dry shelter into a dry shelter you can actually reach.
Ask our engineer
Questions about depths, apron sizing, drainage or which system suits your shelter? Ask below, or get in touch directly.
Common Questions
Do I need a concrete base for a field shelter?
No, and for a mobile shelter concrete is often the wrong answer. A grid base gives a firm, level, cleanable floor that drains straight through rather than holding urine and wash-down on the surface, and it is not a poured foundation, so it can be lifted and relaid if the shelter moves.
It is also considerably quicker to build and needs no curing time.
Will a concrete base make my mobile field shelter permanent?
It can affect how the shelter is treated. Mobile field shelters are often treated differently from permanent buildings on the basis that they are genuinely movable and not fixed to the ground, and standing one on a poured slab or bolting it to a permanent foundation can undermine that.
Planning treatment varies by authority and circumstance, so ask your local planning authority before building if there is any doubt.
How deep should a field shelter base be?
Around 200mm to 300mm in total, made up of 150mm to 250mm of compacted MOT sub-base plus the grid depth, with more on soft or wet ground.
Dig out to firm subsoil first: poached ground has no bearing capacity, and anything laid on it will sink into it over one winter.
What stone should I use in a field shelter base?
A 6mm to 14mm angular graded blend, clean and free of fines, filled level with the cell tops. A blend packs tighter than a single size, and a densely packed surface is a stable one, so nothing rolls underfoot and bedding sits on a solid floor rather than sinking into it.
Keep the stone fine and angular: loose or oversized material can move under a hoof, bruise a sole or lodge in a shoe.
How far should the base extend beyond the shelter?
Take it at least a shelter's depth beyond the opening and wider than the opening on both sides. Every animal passes through one doorway and most of them stand in it, so that spot takes more traffic and standing time than the rest of the field put together.
Where a group shares the shelter, extend it further, because animals that cannot get in will stand as close as they can.
Does a permeable base help with bedding and ammonia?
Yes. Urine and moisture drain down through the stone instead of soaking into the bedding and sitting on the floor, which keeps the bed drier, reduces ammonia and makes bedding go further.
There is no low corner collecting liquid and no wash of muck out through the doorway.
Is it easier to muck out than bare ground?
Considerably. You are working on a firm level surface, so a fork does not dig into the floor and a barrow wheels rather than sinks.
Where a tractor and bucket do the job, specify the deeper 50mm grid across the whole floor so the base takes the machine as well as the animals.
Which grid depth should a field shelter use?
The 50mm grid for the entrance apron, and for the whole base where a tractor tows the shelter, mucks it out or delivers bedding. The 40mm for the shelter floor where handling is done by barrow and fork. The 30mm where you are laying over existing hard standing or matching an adjoining yard level.
If in doubt, take the heavier option at the doorway.
How do I anchor a field shelter on a grid base?
Follow the shelter manufacturer's recommendation, since it accounts for the structure's size, shape and exposure. A mobile shelter on skids relies on its own weight and its skids bedding in, and a firm level base makes that behaviour more predictable.
Where ground anchors are specified, they can fix through the base into the compacted sub-base beneath, which is a further reason to compact that layer properly.
Can the base be moved with the shelter?
The grids can be lifted and reinstated, which suits ground rotation or a shelter that changes position.
Bear in mind the excavation and sub-base stay behind, so the reusable element is the grid itself rather than the whole build-up.
